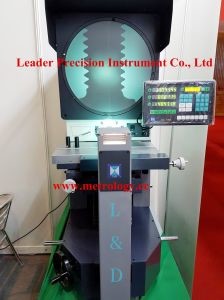

Optischer Komparator der hohen Genauigkeit für Kontur vergleichen und messen
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | L&D |
| Zertifizierung: | CE |
| Modellnummer: | Hoc400 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Standardexportpaket |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 50, 000PCS/Year |
|
Detailinformationen |
|||
| Funktions-Tabelle ′ S Größe (Millimeter): | 450*200mm | Stadiums-Reise-X-Achse: | 250mm |
|---|---|---|---|
| Stadiums-Reise-Y-Achse: | 100mm (Fokus) | Stadiums-Reise-Z-Achse: | 150mm |
| Genauigkeit: | µm (2.5+L/150) | Schirm-Durchmesser: | 400mm mit 4 Film-Clipn |
| Energie: | AC110-120V, 200-240V | Abkühlen: | Fans |
| Markieren: | Projektor-Maß des Profil-Hoc400,100mm Profil-Projektor-Maß,horizontaler optischer Komparator 240V |
||
Produkt-Beschreibung
Optischer Komparator der hohen Genauigkeit für Kontur vergleichen und messen
Horizontaler Profil-Projektor HOC400-2515 ist eine Integrierungsoptik, Mechaniker, Strom und Berechnung des Präzisionsmessgeräts in ein organisches Ganzes; Welches in den Labors, das College RD, die messenden Räume und die Werkstätten von in Verbindung stehenden Fabriken und Anlagen in den Sektoren wie Metallform, Uhr und Armbanduhren und Elektronikindustrien weitverbreitet ist.
Dieser Profil-Projektor kann die Profile und die Oberflächenformen von verschiedenen gemessenen Jobs leicht und schnell überprüfen; Z.B. verschiedene Teile, Schneidwerkzeuge, lochende Stücke, Nocken, Gänge, Gestaltungsfräser, klopfende Werkzeuge, etc.
Eigenschaft für diesen horizontalen optischen Komparator
- 400mm Durchmesserschirm mit digitalem Winkelmesser
- Genauigkeit der linearen Wiedergabe: 0,08% Kontur, 0,12% Oberfläche
- Halogenprofil und Faseroberflächenbeleuchtung
- Geometrisches mehrfunktionales Datenverarbeitungssystem
- Verfügbarer Minidrucker, Fußschalter und andere Zusätze
Technische Daten
|
Einzelteil nein. |
HOC400 |
|
Die Größe der Funktionstabelle |
450*200mm |
|
Stadiums-Reisec$x-achse |
250mm |
|
Stadiums-Reisec$y-achse |
100mm |
|
Stadiums-Reisec$z-achse |
150mm (Fokus) |
|
Genauigkeit |
µm (2.5+L/150) |
|
Schirm |
Schirm-Durchmesser: Clip des Filmes 400mmwith 4 |
|
Schirmdrehstrecke: 0° -360° |
|
|
Drehwinkelentschließung: 1' oder 0.01° |
|
|
Digitale Anzeige |
Zähler DC-3000 mit Ertrag RS232 (kann verwendet werden, um die Daten zu erfassen und den Punkt, die Linie, den Kreis, den Winkel und den Abstand zu messen). |
|
Beleuchtung |
Getriebe: 24V/150W |
|
Energie |
AC110-120v, 200-240v, einphasiges 50/60Hz Gesamtleistung 400W |
|
Abkühlen |
Fans |
|
G.W/N.W |
300KG/240KG |
|
Maß (L*W*H) |
1100*550*500 (Millimeter) |
Optionale Lieferung
|
Messende Software |
Flankendetektor |
HOC16-5X Ziel |
|
HOC16-20X Ziel |
HOC16-50X Ziel |
HOC16-100X Ziel |
|
Halter-Klammer |
V-Form Klammer |
Schwenkermittelunterstützung |
|
Mini-Drucker |
Drehtabelle |
Kalibrierungs-Skala |
Objektive technische Daten
|
Objektiv |
Lineare Wiedergabe |
5X |
10X |
20X |
50X |
100X |
|
Objektive Ansicht (Millimeter) |
80 |
30 |
15 |
6 |
3 |
|
|
Arbeitsabstand (Millimeter) |
93,7 |
77,7 |
44,3 |
38,4 |
25,3 |
|
|
Höhe Max. Workpiece |
100mm |
100mm |
100mm |
100mm |
100mm |
